▶ 제품번호 : AIO, AIOAL, AIOE, AIO-DLC
▶ 제품명 : 예산 센서 4대의 캔틸레버 올인원
Budget Sensors Four Cantilevers ALL-IN-ONE
포 캔틸리버 올인원
| 코팅되지 않은 | 알루미늄 리플렉스 | 전기 전도성 | DLC |
올인원 시리즈 프로브는 접촉 모드, 힘 변조 모드, 소프트 탭 및 탭 모드 등 모든 지형 측정 모드에 대해 서로 다른 기하학적 구조를 가진 네 개의 캔틸레버를 제공합니다. 공진 주파수와 힘 상수는 잘 알려진 모델인 Contact, Multi75, Tap150 및 Tap300 또는 ContAL, Multi75와 유사합니다AL, Tap150AL 및 Tap300알루미늄 리플렉스 코팅이 적용된 모델의 AL.
팁이 있는 경우와 없는 경우(팁리스) 사용 가능합니다.

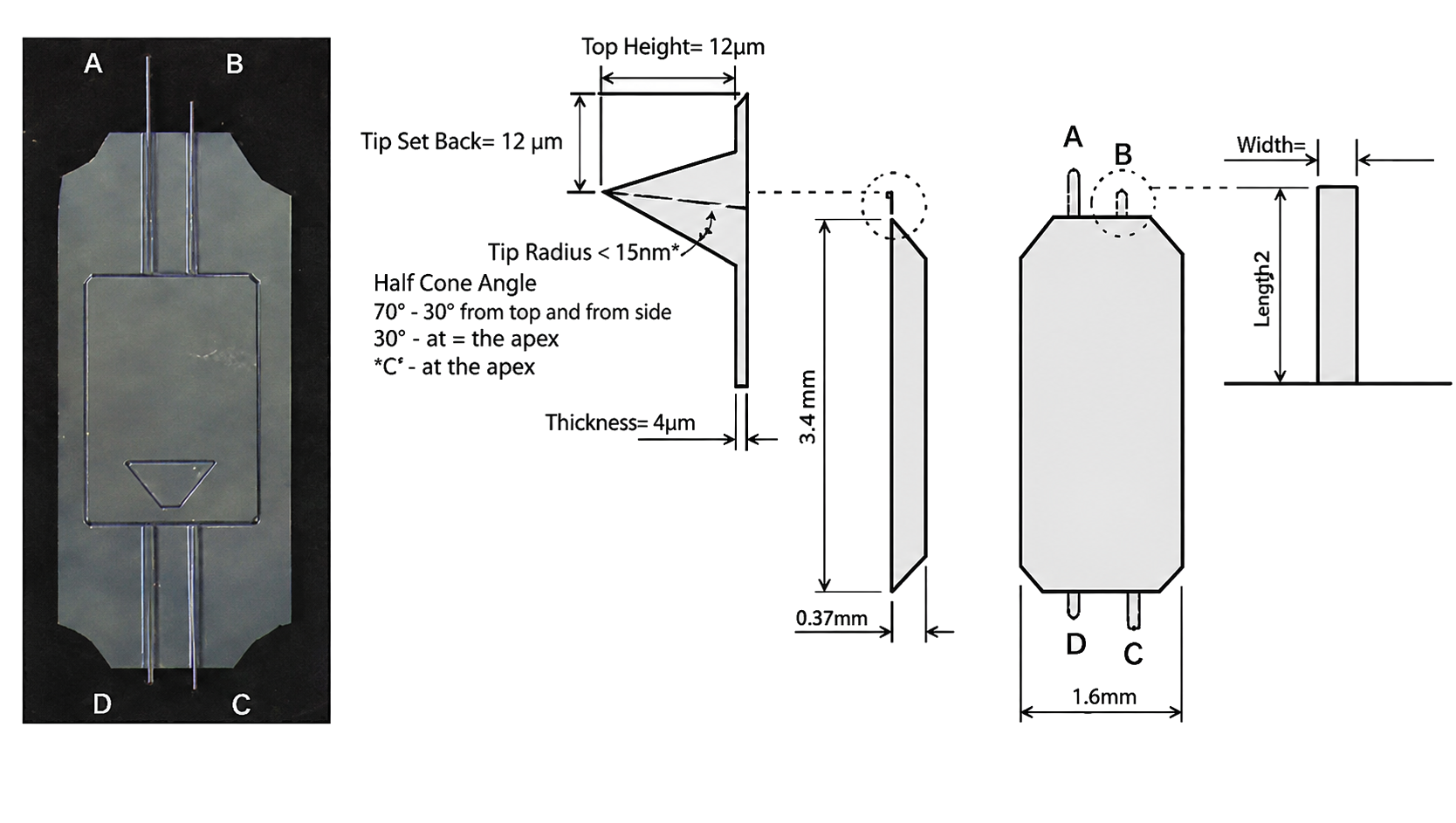

접촉 모드를 위한 긴 캔틸레버 A와 힘 변조를 위한 B는 칩의 한쪽 끝에 위치하며, 소프트 탭을 위한 짧은 캔틸레버 C와 탭 모드를 위한 D는 반대쪽 끝에 위치합니다. 짧은 캔틸레버 끝은 맨눈으로 볼 수 있는 사다리꼴 무늬로 표시되어 있습니다.
기술 데이터
| 캔틸레버 A | 캔틸레버 B | 캔틸레버 C | 캔틸레버 D |
| 어플 | 연락 모드 | 힘 변조, 펄스 힘 모드 | 소프트 탭핑 모드, 간헐적 접촉 모드 | 탭 모드, 간헐적 접촉 모드 |
| 공명하는 Freq. | 15kHz | +/-5 kHz | 80kHz | +/-30 kHz | 150kHz | +/-80 kHz | 350kHz | +/-150 kHz |
| 힘 상수 | 0.2 N/m | 0.04 - 0.7 N/m | 2.7 N/m | 0.4 - 10 N/m | 7.4 N/m | 1 - 29 N/m | 40 N/m | 7 - 160 N/m |
| 다음과 유사한 공진 주파수 및 힘 상수 | 연락 | 멀티75 | 탭150-G | 탭300 |
| 캔틸레버 길이 | 500 ?m | +/-10 ?m | 210 ?m | +/-10 ?m | 150 ?m | +/-10 ?m | 100 ?m | +/-10 ?m |
| 평균 너비 | 30 ?m | +/-5 ?m | 30 ?m | +/-5 ?m | 30 ?m | +/-5 ?m | 50 ?m | +/-5 ?m |
| 두께 | 2.7 ?m | +/-1?m | 2.7 ?m | +/-1?m | 2.7 ?m | +/-1?m | 2.7 ?m | +/-1?m |
| 팁 높이 | 17 ?m | +/-2 ?m | 17 ?m | +/-2 ?m | 17 ?m | +/-2 ?m | 17 ?m | +/-2 ?m |
| 팁 세트 백 | 15 ?m | +/-5 ?m | 15 ?m | +/-5 ?m | 15 ?m | +/-5 ?m | 15 ?m | +/-5 ?m |
| 팁 반경 | 10nm 미만 |
| 코팅 | 10nm 미만 |
| 하프 콘 앵글 | 캔틸레버 축을 따라 20° - 25°, 측면에서 25° - 30°, 정점에서 10° |
AIO
- 팁 반경: < 10nm
- 응용: 여러 측정 모드
- General :
회전된 모놀리식 실리콘 프로브
대칭 팁 모양
(Chipsize 3.4 x 1.6 x 0.3mm) - 코팅: 없음
- 기술 데이터 : 이 프로브는 "스캔 각도" 대칭 팁을 사용하여 200nm 이상의 특징을 보다 대칭적으로 표현합니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| AIO-10 | 실리콘 AFM 프로브, 올인원, 코팅 없음, 팁 포함 | 10/pkg |
| AIO-50 | 실리콘 AFM 프로브, 올인원, 코팅 없음, 팁 포함 | 50/pkg |
| AIO-TL-10 | 실리콘 AFM 프로브(팁 없음, 올인원, 코팅 없음, 팁 없음) | 10/pkg |
| AIO-TL-50 | 실리콘 AFM 프로브(팁 없음, 올인원, 코팅 없음, 팁 없음) | 50/pkg |
AIOAL
- 팁 반경: < 10nm
- 응용: 여러 측정 모드
- General :
회전된 모놀리식 실리콘 프로브
대칭 팁 모양
(Chipsize 3.4 x 1.6 x 0.3mm) - 코팅: 알루미늄 반사 코팅, 두께 30nm
- 기술 데이터 : 이 프로브는 "스캔 각도" 대칭 팁을 사용하여 200nm 이상의 특징을 보다 대칭적으로 표현합니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| AIOAL-10 | 실리콘 AFM 프로브, 올인원 알루미늄 리플렉스 코팅, 팁 포함 | 10/pkg |
| AIOAL-50 | 실리콘 AFM 프로브, 올인원 알루미늄 리플렉스 코팅, 팁 포함 | 50/pkg |
| AIOAL-TL-10 | 실리콘 AFM 프로브(팁 포함), 올인원, 알루미늄 리플렉스 코팅, 팁 없음 | 10/pkg |
| AIOAL-TL-50 | 실리콘 AFM 프로브(팁 포함), 올인원, 알루미늄 리플렉스 코팅, 팁 없음 | 50/pkg |
AIOE
- 팁 반경: < 25nm
- 응용: 여러 측정 모드
- General :
회전된 모놀리식 실리콘 프로브
대칭 팁 모양
(Chipsize 3.4 x 1.6 x 0.3mm) - 코팅: 전기 전도성 코팅, 두께 30nm
- 기술 데이터 : 이 프로브는 "스캔 각도" 대칭 팁을 사용하여 200nm 이상의 특징을 보다 대칭적으로 표현합니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| AIOE-10 | 실리콘 AFM 프로브, 올인원, 전기 전도성 코팅 | 10/pkg |
| AIOE-50 | 실리콘 AFM 프로브, 올인원, 전기 전도성 코팅 | 50/pkg |
AIO-DLC
- 팁 반경: < 25nm
- 응용: 여러 측정 모드
- General :
회전된 모놀리식 실리콘 프로브
대칭 팁 모양
(Chipsize 3.4 x 1.6 x 0.3mm) - Coating :
캔틸레버 끝 부분의 다이아몬드 라이크 코팅, 캔틸레버 검출기 부분의 두께 15nm 알루미늄 리플렉스 코팅, 두께 30nm 이 프로브는 200nm 이상의 특징을 보다 대칭적으로 표현하기 위해 "스캔 각도" 대칭 팁을 사용합니다 - 기술 데이터 : 이 프로브는 "스캔 각도" 대칭 팁을 사용하여 200nm 이상의 특징을 보다 대칭적으로 표현합니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| AIO-DLC-10 | 실리콘 AFM 프로브, 올인원, DLC 코팅 | 10/pkg |
| AIO-DLC-50 | 실리콘 AFM 프로브, 올인원, DLC 코팅 | 50/pkg |
