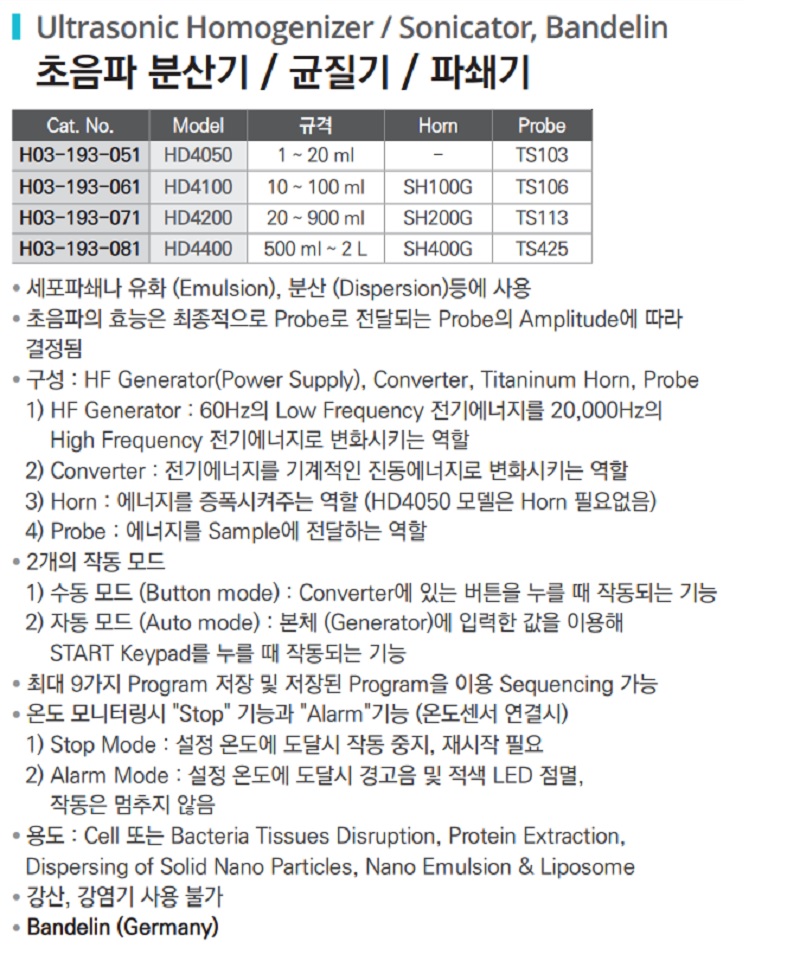

초음파 분산기 / 균질기 / 파쇄기
Ultrasonic Homogenizer / Sonicator
■ 주요특징
● 세포파쇄나 유화 (Emulsion), 분산 (Dispersion)등에 사용
● 초음파의 효능은 최종적으로 Probe로 전달되는 Probe의 Amplitude에 따라 결정됨
● 구성 : HF Generator(Power Supply), Converter, Titaninum Horn, Probe
1) HF Generator : 60Hz의 Low Frequency 전기에너지를 20,000Hz의
High Frequency 전기에너지로 변화시키는 역할
2) Converter : 전기에너지를 기계적인 진동에너지로 변화시키는 역할
3) Horn : 에너지를 증폭시켜주는 역할 (HD4050 모델은 Horn 필요없음)
4) Probe : 에너지를 Sample에 전달하는 역할
● 2개의 작동 모드
1) 수동 모드 (Button mode) : Converter에 있는 버튼을 누를 때 작동되는 기능
2) 자동 모드 (Auto mode) : 본체 (Generator)에 입력한 값을 이용해
START Keypad를 누를 때 작동되는 기능
● 최대 9가지 Program 저장 및 저장된 Program을 이용 Sequencing 가능
● 온도 모니터링시 "Stop" 기능과 "Alarm"기능 (온도센서 연결시)
1) Stop Mode : 설정 온도에 도달시 작동 중지, 재시작 필요
2) Alarm Mode : 설정 온도에 도달시 경고음 및 적색 LED 점멸, 작동은 멈추지 않음
● 용도 : Cell 또는 Bacteria Tissues Disruption, Protein Extraction,
Dispersing of Solid Nano Particles, Nano Emulsion & Liposome
● 강산, 강염기 사용 불가
● Bandelin (Germany)
- Ultrasonic Homogenizer
| Cat. No | Model | 규격 | Horn | Probe |
|---|

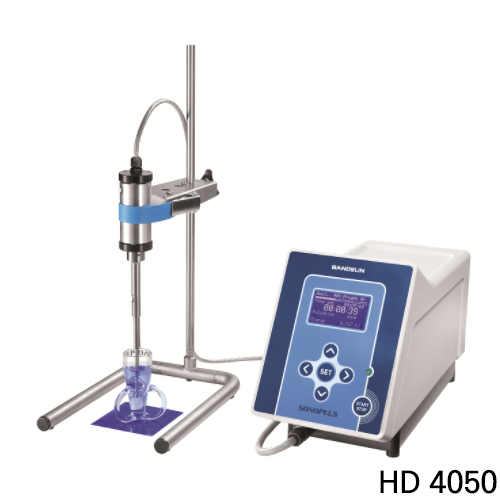

| H03-193-051 | HD4050 | 1 ~ 20 ml | - | TS103 |

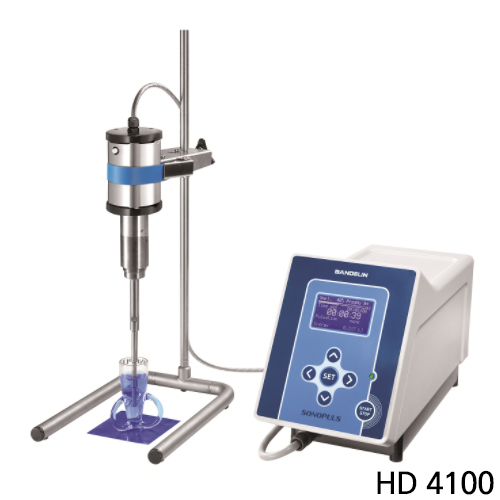

| H03-193-061 | HD4100 | 10 ~ 100 ml | SH100G | TS106 |

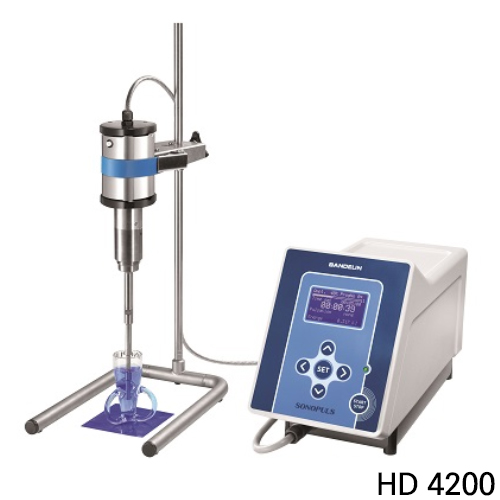

| H03-193-071 | HD4200 | 20 ~ 900 ml | SH200G | TS113 |

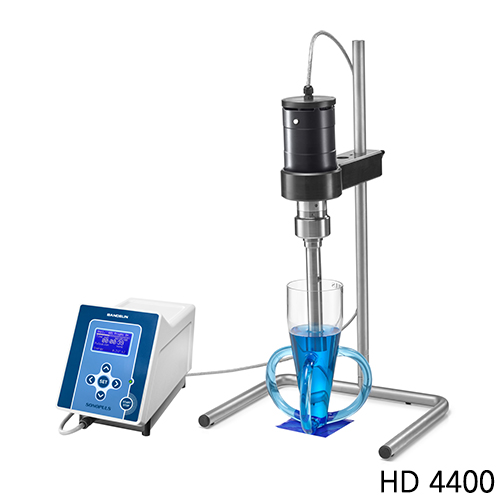

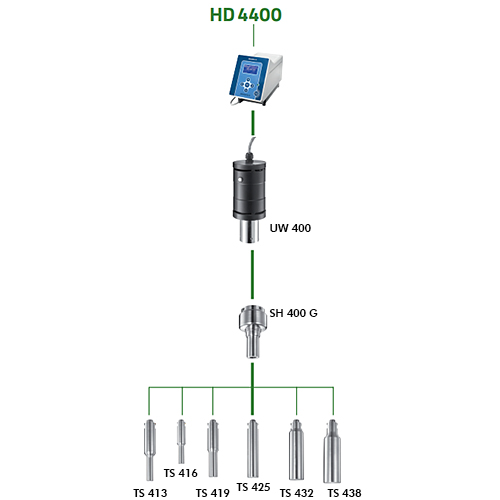

| H03-193-081 | HD4400 | 500 ml ~ 2 L | SH400G | TS425 |

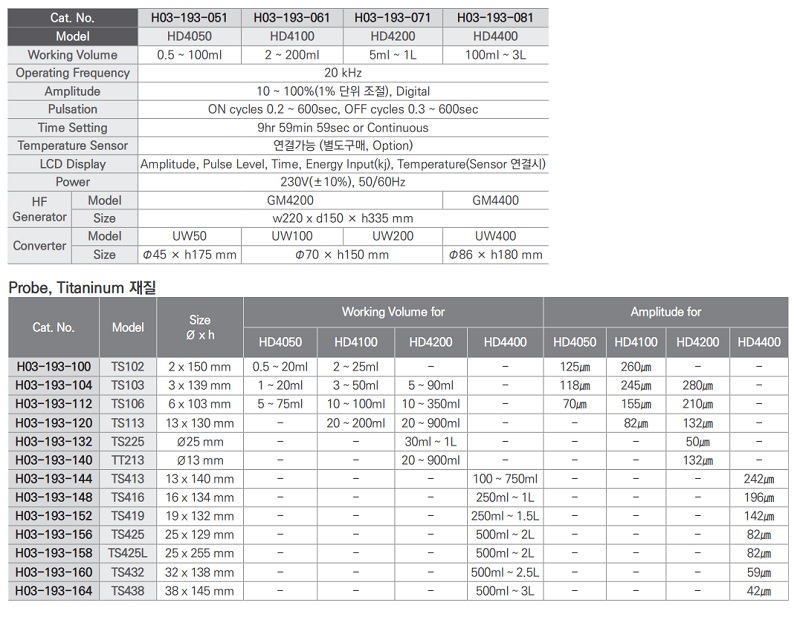

Specifications
| Cat. No | H03-193-051 | H03-193-061 | H03-193-071 | H03-193-081 |
|---|
| Model | HD4050 | HD4100 | HD4200 | HD4400 |
|---|
| Working Volume | 0.5 ~ 100 ml | 2 ~ 200 ml | 5 ml ~ 1 L | 100 ml ~ 3 L |
|---|
| Operating Frequency | 20 kHz |
|---|
| Amplitude | 10 ~ 100%(1% 단위 조절), Digital |
|---|
| Pulsation | ON cycles 0.2 ~ 600sec, OFF cycles 0.3 ~ 600sec |
|---|
| Time Setting | 9hr 59min 59sec or Continuous |
|---|
| Temperature Sensor | 연결가능 ( 별도구매, Option ) |
|---|
| LCD Display | Amplitude, Pulse Level, Time, Energy Input(kj), Temperature(Sensor 연결시) |
|---|
| Power | 230V(±10%), 50/60Hz |
|---|
| HF Generator | Model |
GM4200 | GM4400 |
|---|
| Size | w220 x d150 × h335 mm |
|---|

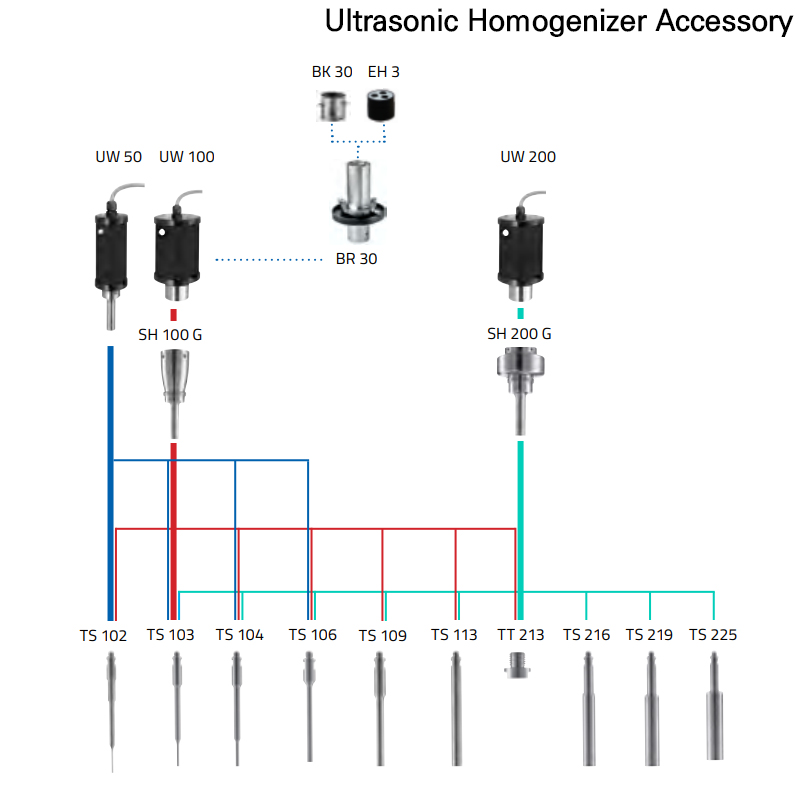

| Converter | Model | UW50 | UW100 | UW200 | UW400 |
|---|
| Size | Φ45 × h175 mm | Φ70 × h150 mm | Φ86 × h180 mm |
|---|
Probe, Titaninum 재질
| Cat. No | Model | Size Ø x h | Working Volume for | Amplitude for |
|---|
HD4050 | HD4100 | HD4200 | HD4400 | HD4050 | HD4100 | HD4200 | HD4400 |
|---|
| H03-193-100 | TS102 | 2 x 150 mm | 0.5 ~ 20ml | 2 ~ 25ml | - | - | 125㎛ | 260㎛ | - | - |
| H03-193-104 | TS103 | 3 x 139 mm | 1 ~ 20ml | 3 ~ 50ml | 5 ~ 90ml | - | 118㎛ | 245㎛ | 280㎛ | - |
| H03-193-112 | TS106 | 6 x 103 mm | 5 ~ 75ml | 10 ~ 100ml | 10 ~ 350ml | - | 70㎛ | 155㎛ | 210㎛ | - |
| H03-193-120 | TS113 | 13 x 130 mm | - | 20 ~ 200ml | 20 ~ 900ml | - | - | 82㎛ | 132㎛ | - |
| H03-193-132 | TS225 | Ø25 mm | - | - | 30ml ~ 1L | - | - | - | 50㎛ | - |
| H03-193-140 | TT213 | Ø13 mm | - | - | 20 ~ 900ml | - | - | - | 132㎛ | - |
| H03-193-144 | TS413 | 13 x 140 mm | - | - | - | 100 ~ 750ml | - | - | - | 242㎛ |
| H03-193-148 | TS416 | 16 x 134 mm | - | - | - | 250ml ~ 1L | - | - | - | 196㎛ |
| H03-193-152 | TS419 | 19 x 132 mm | - | - | - | 250ml ~ 1.5L | - | - | - | 142㎛ |
| H03-193-156 | TS425 | 25 x 129 mm | - | - | - | 500ml ~ 2L | - | - | - | 82㎛ |
| H03-193-158 | TS425L | 25 x 255 mm | - | - | - | 500ml ~ 2L | - | - | - | 82㎛ |
| H03-193-160 | TS432 | 32 x 138 mm | - | - | - | 500ml ~ 2.5L | - | - | - | 59㎛ |
| H03-193-164 | TS438 | 38 x 145 mm | - | - | - | 500ml ~ 3L | - | - | - | 42㎛ |

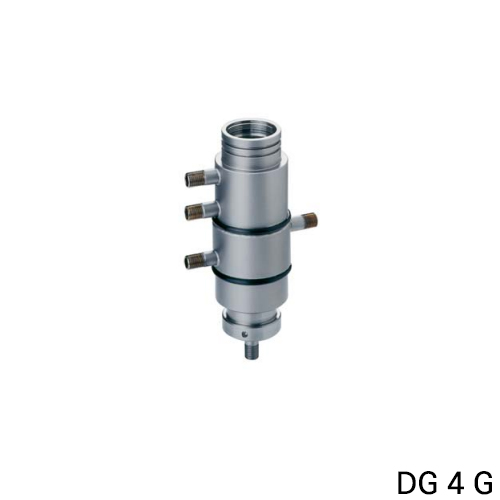

Flow-through Cell Set for Large Sample Volume, Stainless Steel
| Cat. No | Model | 용량 | 적용 가능 Model |
|---|
| H03-193-170 | DG4G | up to 50 L/h | HD4100/4200 |
| H03-193-172 | DZ 300E | up to 100 L/h | HD4400 |
- ● Horn(SH100G or SH200G)와 직접 연결하여 사용
● 5 Port : 2 x Sample 주입, 2 x Cooling Jacket Line, 1 x Sample Outle (8mm Tube 연결 가능) - ● Continuous Flow-through Cell(샘플 순환) 용도로 사용
- ● 대용량 시료를 위한 Inline Sonication
Glass Rosette Cell, RZ Series
| Cat. No | Model | 용량 | for Probe Dia. | 하부지름 x 깊이 |
|---|
| H03-193-300 | RZ1.LK | 25 ml | Ø2-3 mm | 30 x 85 mm |
| H03-193-305 | RZ2.LK | 40 ml | Ø2-6 mm | 42 x 100 mm |
| H03-193-310 | RZ3.LK | 110 ml | Ø3-13 mm | 50 x 135 mm |
| H03-193-315 | RZ4.LK | 390 ml | Ø13-25 mm | 75 x 202 mm |
| H03-193-320 | RZ5.LK | 660 ml | Ø19-25 mm | 90 x 243 mm |
* Intensity of Distribution, Distance between probe tip and vessel bottom = 3cm
Glass Colling Vessel, KG Series
| Cat. No | Model | 용량 | for Probe Dia. | 하부지름 x 깊이 |
|---|
| H03-193-325 | KG3.LK | 15 ml | Ø2-13 mm | 20 x 65 mm |
| H03-193-330 | KG5.LK | 70 ml | Ø13-25 mm | 35 x 95 mm |
* Temperature Sensitive Sample과 같이 사용하기 알맞음
Glass Flow-through Vessel, DG Series
| Cat. No | Model | 용량 | for Probe Dia. | 하부지름 x 깊이 |
|---|
| H03-193-335 | DG3.LK | Max. 5.6 L/h | Ø2-13 mm | 20 x 65 mm |
| H03-193-340 | DG5.LK | Max. 30 L/h | Ø13-25 mm | 53 x 95 mm |
| H03-193-345 | DG6.LK | Ø25-38 mm | 70 x 120 mm |
* With Cooling Jacket for Continuous Sonication

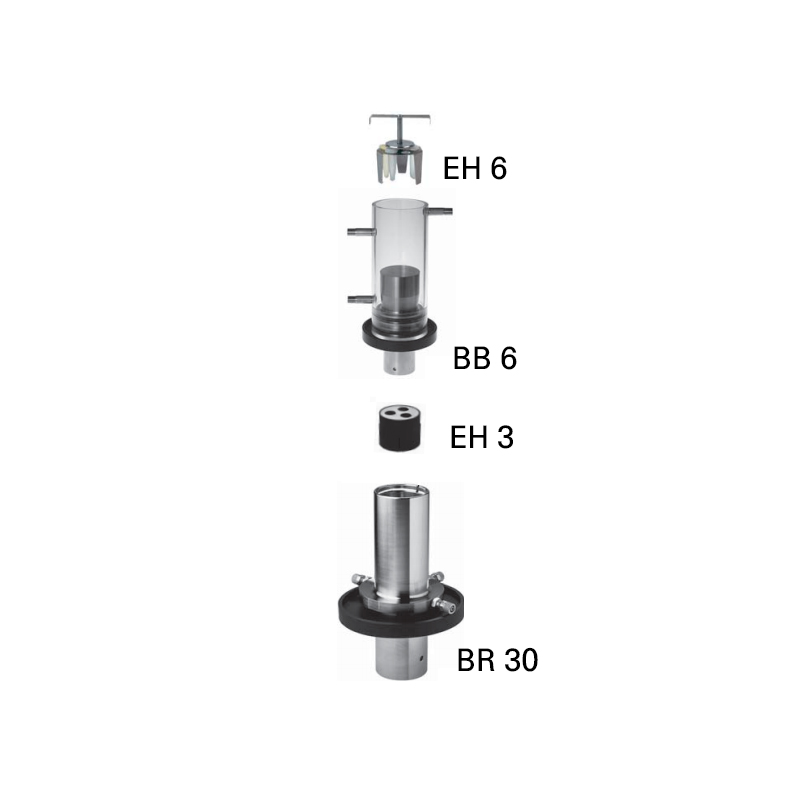

Cup Horn
| Cat. No | Model | 재질 | 적용 가능 Model |
|---|
| H03-193-180 | BB6 | Plastic + Ti-6AI-4V | HD 4200 |
| H03-193-200 | BR30 | Ti-6AI-4V | HD4100/4200 |
- ● 냉각액 순환을 위한 주입구 및 배출구가 있음
● 소량 시료의 고집적 초음파 처리, 세포 파쇄, 병원성 혹은 독성 물질의 초음파 처리 가능
● Indirect Sonication for Preventing Sample-cross-contamination
| Cat. No | Model | Tube | 재질 | 적용 가능 Model |
|---|
| H03-193-190 | EH6 | 6 ea | Stainless Steel | HD4200 |
| H03-193-210 | EH3 | 3 ea | Stainless Steel + Plastic | HD4100/4200 |
- ● E-P tube 1.5ml, 2.5ml 장착 가능
● EH 6는 BB 6 장착용
● EH 3는 BR 30 장착용 Optional Accessories
| Cat. No | Model | Description |
|---|

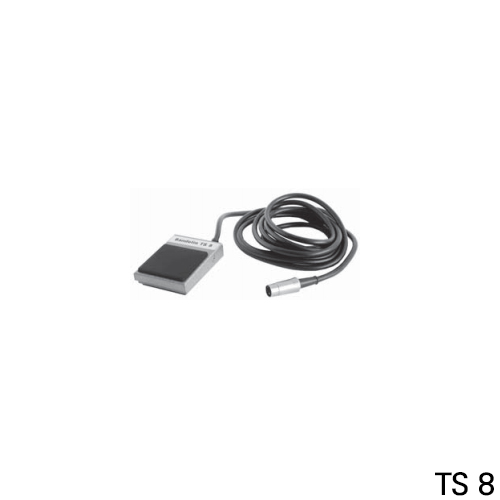

| H03-193-220 | TS8 | Foot Swith for HD4050/4100/4200, 3m Cable |

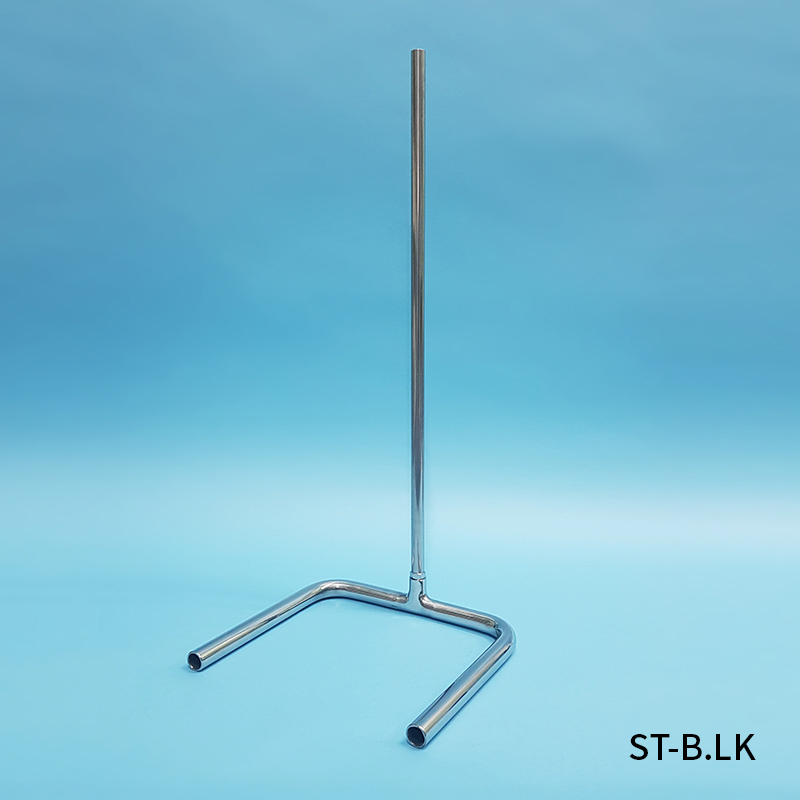

| H03-193-230 | ST-B.LK | Stand for Bandelin Sonicator |
| H03-193-240 | CL-B.LK | Clamp for Bandelin Sonicator for HD4050 |
| H03-193-245 | CL-B2.LK | Clamp for Bandelin Sonicator for HD4100, HD4200, HD4400 |
| H03-193-250 | TS-B.LK | Temperature Sensor, 0 ~ 120℃ (길이 : 2m) |
| H03-193-260 | SP-B.LK | Sound Proof Box for Bandlin Sonicator |
* Stand(ST-B.LK) : Stainless Steel 304, w240 x d235 x h650 mm
- Sound Proof Box(SP-B.LK) 안에 설치하여 사용 할 수 있음
* Sound Proof Box Size : Sound Enclosure, 소음 방지 케이스
- Size : w325 x d370 x h710 mm
* 그외 제품은 전화문의 바랍니다.
