▶ 제품번호 : PS20

▶ 제품명 : 멀티 이미지 보정 슬라이드, PS20

Multi-Image Calibration Slide, PS20

멀티 이미지 보정 슬라이드, PS20

PS20 유니버설 캘리브레이션 슬라이드

Key Features
단일 스테이지 슬라이드에서 여러 이미지와 스케일을 고유한 일련 번호로 처리하여 모든 이미지 분석 시스템을 보정하는 데 이상적입니다. 모든 기능은 기준점을 기준으로 좌표를 조정합니다.

Click here - to go to this product in our new brochure

제품 번호.	묘사	구성 단위
PS20	범용 보정 슬라이드	각각

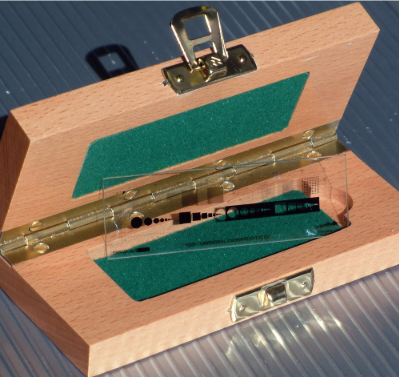

기계 비전 및 이미지 분석 시스템을 위한 범용 보정 슬라이드. 13가지 이미지 영역. 추적 가능성을 위해 일련 번호가 매겨졌습니다. 나무 케이스로 제공됩니다. 유리 이미지 위의 크롬.

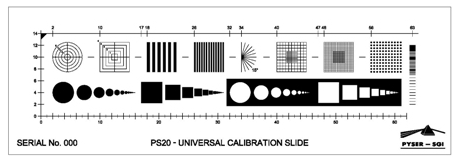

전체 패턴 및 좌표 참조 세부 사항:-:

ID	패턴 이름	위치	묘사
A	동심원	X=2, Y=10	십자선과 원 식별자가 있는 1, 2, 3, 4, 5mm 원. 선폭 20 ?m
B	동심원 사각형	X=10, Y=10	십자선과 사각형 식별자가 있는 1, 2, 3, 4, 5mm 사각형. 선폭 20 ?m
C	라인 격자 25줄 /mm	X=18, Y=10	mm당 12.5개의 선 쌍(40개의 ? 선, 40개의 ? 공간)
D	라인 격자, 100줄/mm	X=26, Y=10	mm당 50개의 라인 쌍(10개의 ? 라인, 10개의 ? 공간)
E	하프 프랙터	X=34, Y=10	15° 간격, 선폭 20 ?
F	그리드 배열 - 거친	X=40, Y=10	0.5mm 분할의 5mm 정사각형 배열과 0.25mm 분할의 중앙 2mm 정사각형 배열. 선폭 20 ?
G	그리드 배열 - 미세	X=48, Y=10	0.1mm 분할의 5mm 정사각형 배열과 0.05mm 분할의 중앙 2mm 정사각형 배열. 선폭 8 ?
H	도트 배열	X=56, Y=10	도트 직경 0.25mm, 도트 중심에서 중심까지의 간격 0.50mm, 11x11 그리드 = 121도트
I	불투명 점의 기하학적 진행	X=2, Y=4	투명하거나 불투명한 점 또는 사각형 모양의 선 배열. 엣지 임계값 감지를 위해 루트 2 진행에서 크기를 줄이면 이미지 분석기가 크기를 올바르게 측정하거나 일반적인 모양 크기 비교를 할 수 있습니다. 루트 2는 3.5mm에서 3.5mm까지 21개의 점 또는 정사각형 모양으로 진행됩니다. Dot/square size, large to small in mm: 3.5833; 2.5338; 1.7917; 1.2669; 0.8959; 0.6335; 0.4479; 0.3167; 0.2240, 0.1584; 0.1120; 0.0792; 0.0560; 0.0396; 0.0280; 0.0198; 0.0140; 0.0099; 0.0070; 0.0049; 0.0035
J	불투명 사각형의 기하급수적 진행	X=17, Y=4
K	투명 점의 기하학적 진행	X=32, Y=4
L	투명 사각형의 기하급수적 진행	X=47, Y=4
M	수직 척도 - 미세, 변수	X=63, Y=2	전체 길이 10mm: 0.5mm 분할 5mm (선폭 20 ?), 0.1mm 분할 4mm (선폭 10 ?), 0.01mm 분할 1mm (선폭 3 ?).
N	수평 척도 - 거칠음	X=0, Y=0	2mm 주요 분할에서 62mm 길이의 스케일 길이, 1mm 소분할로 세분화, 선폭 20?
