▶ 제품번호 :
NG30, G23, NG52, G57, NG14, NG21, G48, G49, G47, G50, NGM1, NGW1, NGW2, GW3▶ 제품명 : 전문 디자인
Specialist Designs
전문 디자인
NG30 매튜스 스프레이 액적 크기 레티클
먼지 분석을 위한 G23 톰슨 패턴
NG52 초클리 포인트 배열
G57 제약 PSA 패턴, IMA 레티클(유럽 약리학, USP 788)
NG14 토양 분석 계수 패턴 (LG 브리아티)
NG21 레녹스 입자 크기 분석 레티클
G48 코터 패턴
G49, G47, G50 헤닝 리소 & 자이스 패턴 통합 접안 렌즈 레티클
NGW1, NGW2, GW3, NGM1 Stereology

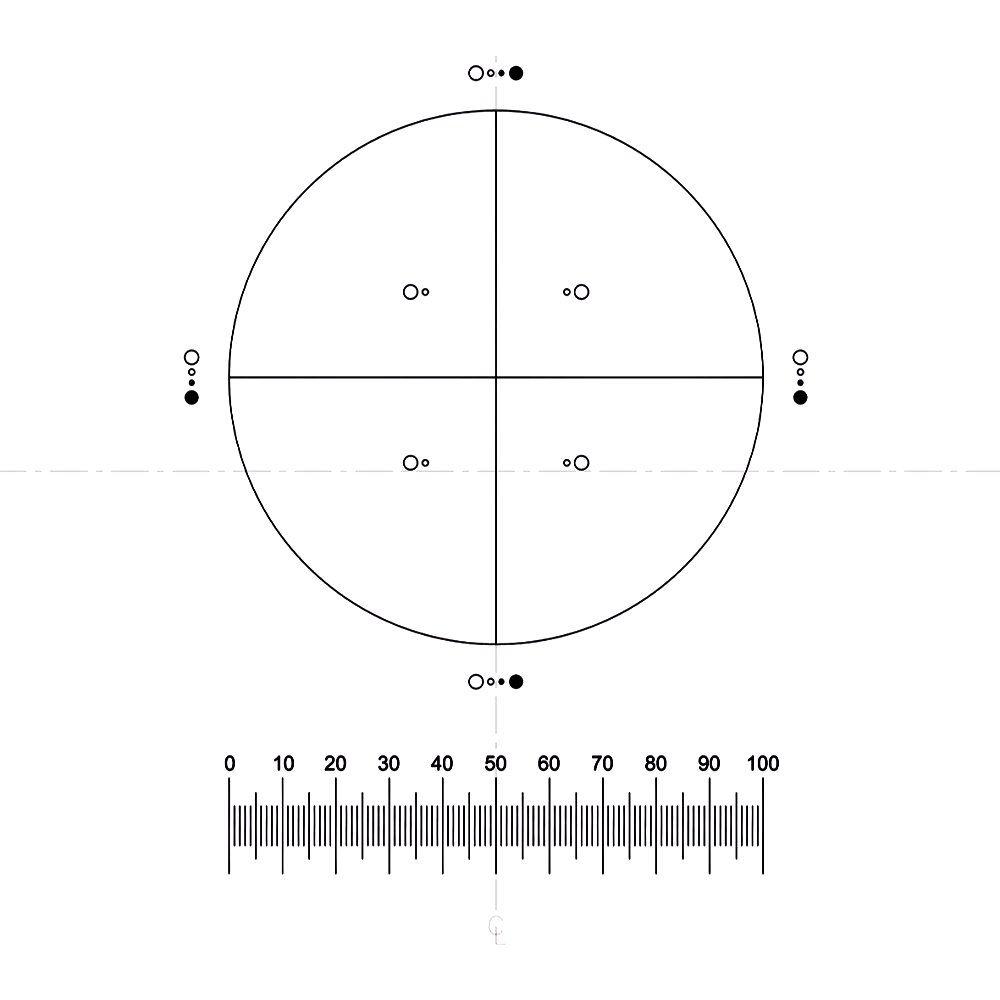

G57 제약 PSA 패턴, IMA 레티클
Key Features
의약품 응용 분야에서 입자 분석을 위한 접안 렌즈 레티클
패턴은 작은 크기의 점과 원이 있는 큰 원과 수평 눈금으로 구성됩니다. 흔히 제약 PSA 패턴, 유럽 약전 패턴 또는 IMA 레티클(USP 788)이라고도 합니다
일반적으로 10배 대물렌즈가 장착된 현미경에서 주 원의 지름이 1mm가 되도록 사용됩니다. 다른 객관적인 배율이 사용된다면, 우리는 특별한 보정 계수를 가진 버전을 만들 것입니다. G57 레티클을 보정하고 ISO에 대한 측정 추적성을 제공하기 위해 UKAS 보정 인증서가 포함된 PS8 마이크로미터 저울도 구매할 것을 권장합니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| G57-19 | G57, 제약 PSA 레티클, Ø19mm | 각각 |
| G57-20.4 | G57, 제약 PSA 레티클, Ø20.4mm | 각각 |
| G57-21 | G57, 제약 PSA 레티클, Ø21mm | 각각 |
| G57-23 | G57, 제약 PSA 레티클, Ø23mm | 각각 |
| G57-24 | G57, 제약 PSA 레티클, Ø24mm | 각각 |
| G57-24.5 | G57, 제약 PSA 레티클, Ø24.5mm | 각각 |
| G57-25 | G57, 제약 PSA 레티클, Ø25mm | 각각 |
| G57-26 | G57, 제약 PSA 레티클, Ø26mm | 각각 |
| G57-27 | G57, 제약 PSA 레티클, Ø27mm | 각각 |
| G57-## | G57, 제약 PSA 레티클 등 | 각각 |
NG14 카운팅 패턴
Key Features
지질 및 토양 분석을 위한 접안 렌즈 레티클

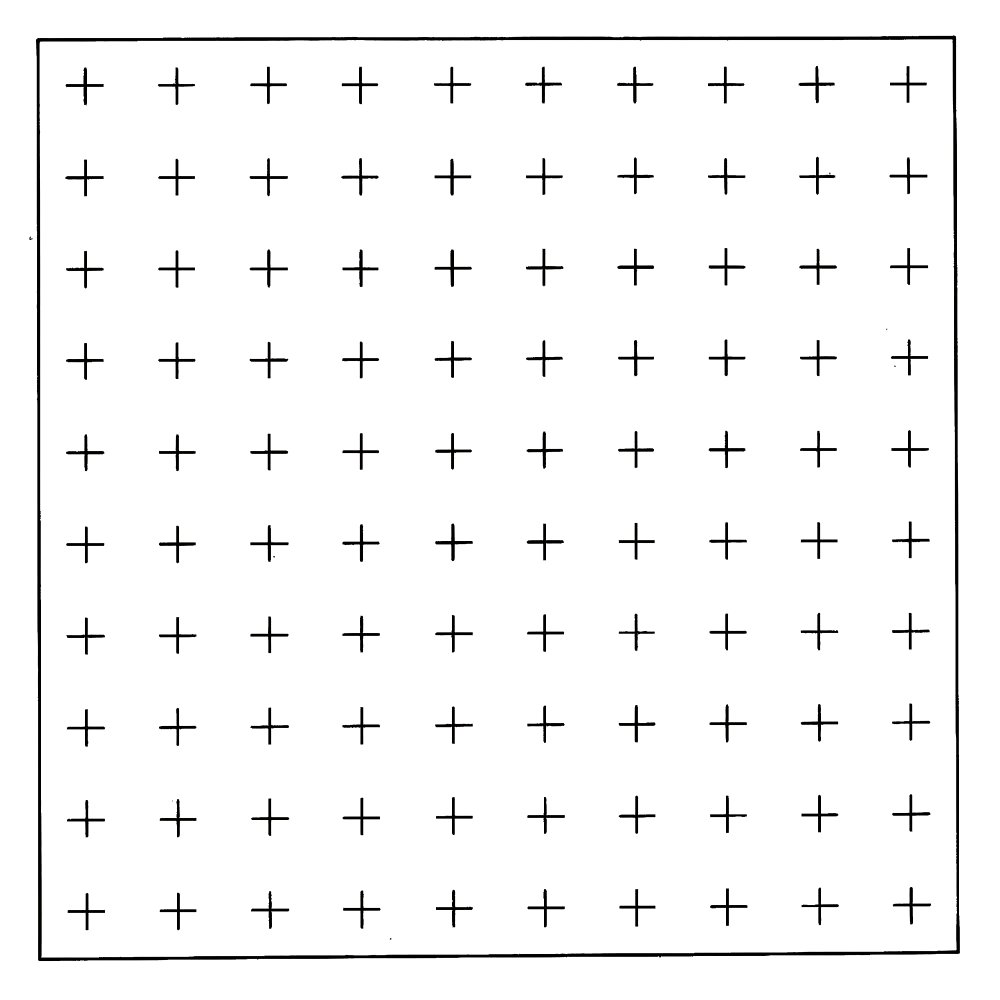

패턴은 10 x 10 배열 형태로 100개의 십자가가 있는 10mm x 10mm 정사각형으로 구성되어 있습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 카운팅 패턴 - 토양 분석 |
| NG14-16 | NG14, 카운팅 레티클, Ø16mm | 각각 |
| NG14-19 | NG14, 카운팅 레티클, Ø19mm | 각각 |
| NG14-20.4 | NG14, 카운팅 레티클, Ø20.4mm | 각각 |
| NG14-21 | NG14, 카운팅 레티클, Ø21mm | 각각 |
| NG14-23 | NG14, 카운팅 레티클, Ø23mm | 각각 |
| NG14-24 | NG14, 카운팅 레티클, Ø24mm | 각각 |
| NG14-24.5 | NG14, 카운팅 레티클, Ø24.5mm | 각각 |
| NG14-25 | NG14, 카운팅 레티클, Ø25mm | 각각 |
| NG14-26 | NG14, 카운팅 레티클, Ø26mm | 각각 |
| NG14-27 | NG14, 카운팅 레티클, Ø27mm | 각각 |
| NG14-## | NG14, 카운팅 레티클, 기타 | 각각 |
G48 코터 패턴
Key Features
비티움 석탄 및 무연탄 분석을 위한 코터 패턴이 있는 접안 렌즈 레티클
이 레티클은 일반적으로 20배 대물렌즈와 함께 사용되며, 그에 따라 크기가 조정됩니다. 다른 객관적 배율을 사용하는 경우 패턴의 크기가 올바른지 확인하기 위해 보정 계수를 적용해야 합니다. 모든 주문에 객관적 배율에 대한 세부 정보를 제공해 주시기 바랍니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
코터 패턴
NB 이 패턴에는 보정 계수가 필요합니다 |
| G48-16 | G48, 코터 레티클, Ø16mm | 각각 |
| G48-19 | G48, 코터 레티클, Ø19mm | 각각 |
| G48-20.4 | G48, Kotter Reticle, Ø20.4mm | 각각 |
| G48-21 | G48, 코터 레티클, Ø21mm | 각각 |
| G48-23 | G48, 코터 레티클, Ø23mm | 각각 |
| G48-24 | G48, 코터 레티클, Ø24mm | 각각 |
| G48-24.5 | G48, Kotter Reticle, Ø24.5mm | 각각 |
| G48-25 | G48, 코터 레티클, Ø25mm | 각각 |
| G48-26 | G48, 코터 레티클, Ø26mm | 각각 |
| G48-27 | G48, 코터 레티클, Ø27mm | 각각 |
| G48-## | G48, 코터 레티클, 기타 | 각각 |

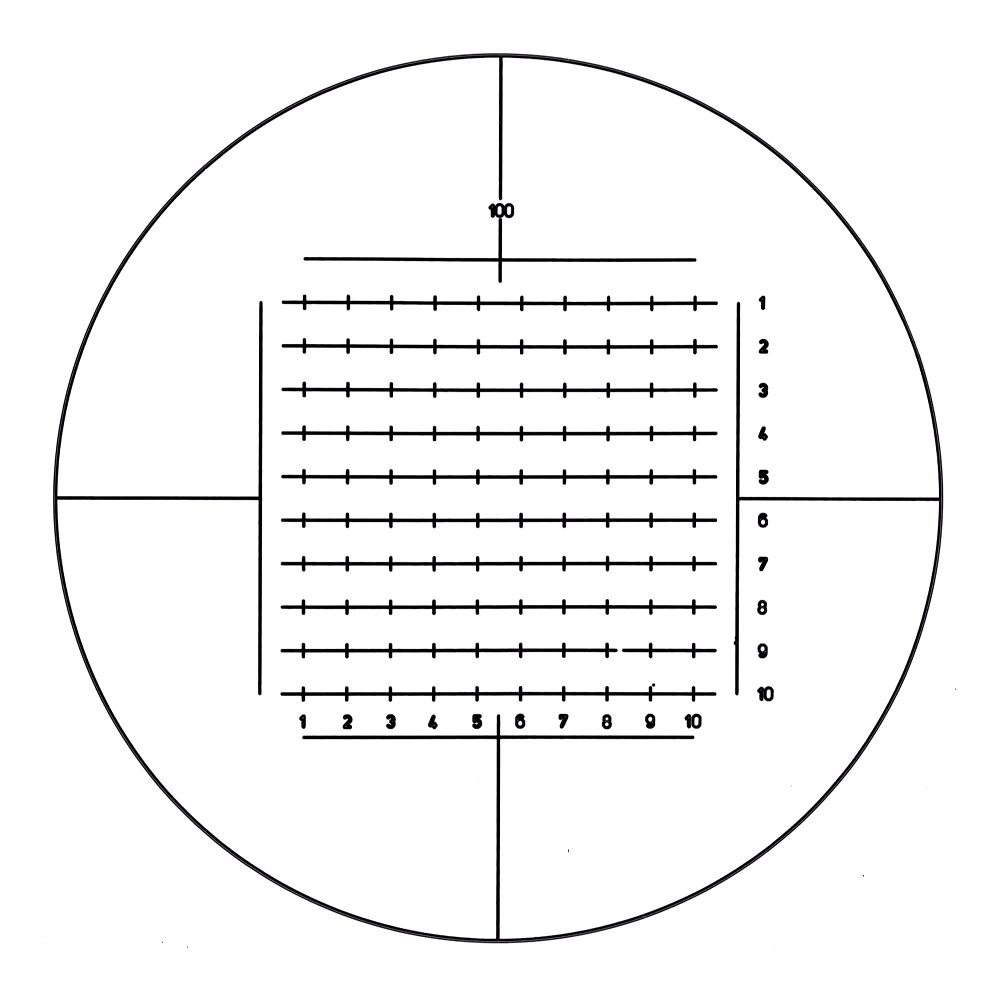

G47 ZeISS 통합 접안 렌즈 디스크 100
Key Features
100점 접안 렌즈 레티클

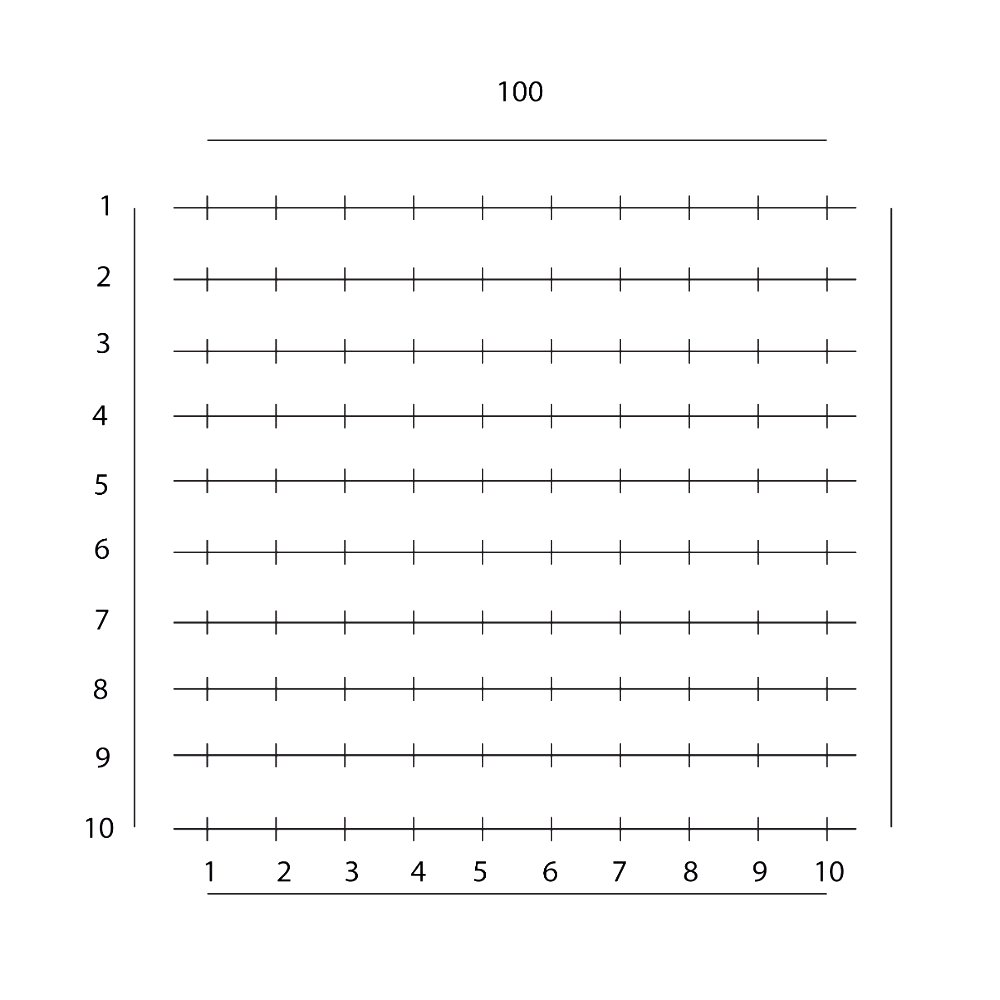

패턴에는 가로줄에 100개의 기준점이 표시되어 있으며, 아래쪽과 오른쪽에는 1-10으로 표시되어 있습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 자이스 통합 접안 렌즈 디스크 1, 100점 |
| G47-16 | G47, 자이스 통합 디스크 100 레티클, Ø16mm | 각각 |
| G47-19 | G47, 자이스 통합 디스크 100 레티클, Ø19mm | 각각 |
| G47-20.4 | G47, 자이스 통합 디스크 100 레티클, Ø20.4mm | 각각 |
| G47-21 | G47, 자이스 통합 디스크 100 레티클, Ø21mm | 각각 |
| G47-23 | G47, 자이스 통합 디스크 100 레티클, Ø23mm | 각각 |
| G47-24 | G47, 자이스 통합 디스크 100 레티클, Ø24mm | 각각 |
| G47-24.5 | G47, 자이스 통합 디스크 100 레티클, Ø24.5mm | 각각 |
| G47-25 | G47, 자이스 통합 디스크 100 레티클, Ø25mm | 각각 |
| G47-26 | G47, 자이스 통합 디스크 100 레티클, Ø26mm | 각각 |
| G47-27 | G47, 자이스 통합 디스크 100 레티클, Ø27mm | 각각 |
| G47-## | G47, 자이스 인테그레이티드 디스크 100 레티클 등 | 각각 |
G49 헤닝 리서치 패턴 ? Zeiss 통합 디스크 1
Key Features
6개의 수평선에 25개의 점이 있는 접안 렌즈 레티클
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 헤닝 리소 패턴(자이스 통합 디스크 1) |
| G49-16 | G49, 헤닝 리소 레티클, Ø16mm | 각각 |
| G49-19 | G49, 헤닝 리소 레티클, Ø19mm | 각각 |
| G49-20.4 | G49, 헤닝 리소 레티클, Ø20.4mm | 각각 |
| G49-21 | G49, 헤닝 리소 레티클, Ø21mm | 각각 |
| G49-23 | G49, 헤닝 리소 레티클, Ø23mm | 각각 |
| G49-24 | G49, 헤닝 리소 레티클, Ø24mm | 각각 |
| G49-24.5 | G49, 헤닝 리소 레티클, Ø24.5mm | 각각 |
| G49-25 | G49, 헤닝 리소 레티클, Ø25mm | 각각 |
| G49-26 | G49, 헤닝 리소 레티클, Ø26mm | 각각 |
| G49-27 | G49, 헤닝 리소 레티클, Ø27mm | 각각 |
| G49-## | G49, 헤닝 리소 레티클 등 | 각각 |
G50 통합 아이피스
Key Features
100점 통합 패턴을 가진 접안 렌즈 레티클
G47 패턴의 약간 간소화된 버전.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 아이피스 통합 [간소화] 100점 |
| G50-19 | G50, 통합 레티클, Ø19mm | 각각 |
| G50-20.4 | G50, 통합 레티클, Ø20.4mm | 각각 |
| G50-21 | G50, 통합 레티클, Ø21mm | 각각 |
| G50-23 | G50, 통합 레티클, Ø23mm | 각각 |
| G50-24 | G50, 통합 레티클, Ø24mm | 각각 |
| G50-24.5 | G50, 일체형 레티클, Ø24.5mm | 각각 |
| G50-25 | G50, 통합 레티클, Ø25mm | 각각 |
| G50-26 | G50, 통합 레티클, Ø26mm | 각각 |
| G50-27 | G50, 통합 레티클, Ø27mm | 각각 |
| G50-## | G50, 레티클 통합, 기타 | 각각 |

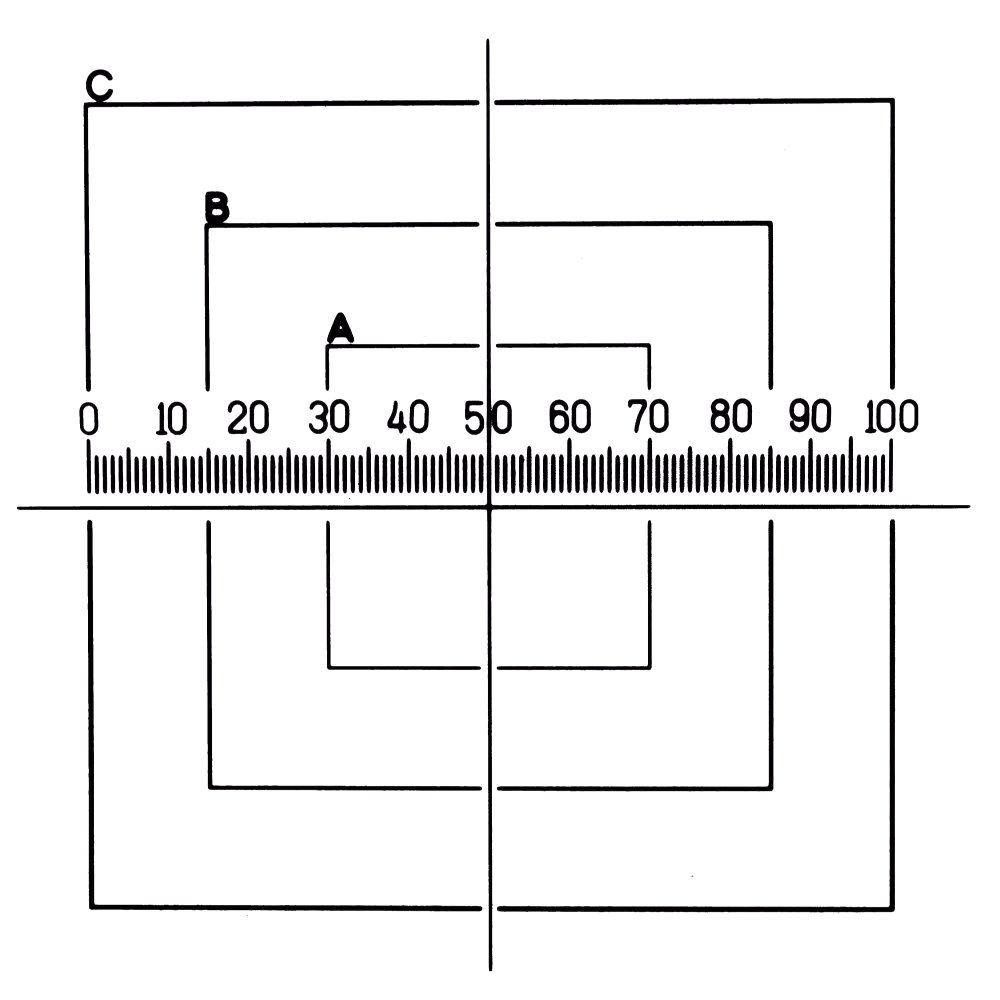

먼지 분석을 위한 G23 톰슨 레티클
Key Features
톰슨 디자인에 맞춰 사각형과 눈금이 있는 접안 렌즈 레티클
세 가지 영역 중 어느 하나에서 입자를 세는 경우. 사각형은 A, B, C로 식별되며 크기는 4mm, 7mm, 10mm입니다. 수평 눈금은 10mm 길이로 100 x 0.1mm 분할로 세분화됩니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| G23-16 | G23, 톰슨 레티클 먼지 분석, Ø16mm | 각각 |
| G23-19 | G23, 톰슨 레티클 먼지 분석, Ø19mm | 각각 |
| G23-20.4 | G23, 먼지 분석용 톰슨 레티클, Ø20.4mm | 각각 |
| G23-21 | G23, 톰슨 레티클 먼지 분석, Ø21mm | 각각 |
| G23-23 | G23, 먼지 분석을 위한 톰슨 레티클, Ø23mm | 각각 |
| G23-24 | G23, 먼지 분석을 위한 톰슨 레티클, Ø24mm | 각각 |
| G23-24.5 | G23, 먼지 분석용 톰슨 레티클, Ø24.5mm | 각각 |
| G23-25 | G23, 먼지 분석용 톰슨 레티클, Ø25mm | 각각 |
| G23-26 | G23, 톰슨 레티클 먼지 분석, Ø26mm | 각각 |
| G23-27 | G23, 먼지 분석을 위한 톰슨 레티클, Ø27mm | 각각 |
| G23-## | G23, 먼지 분석을 위한 톰슨 레티클 등 | 각각 |

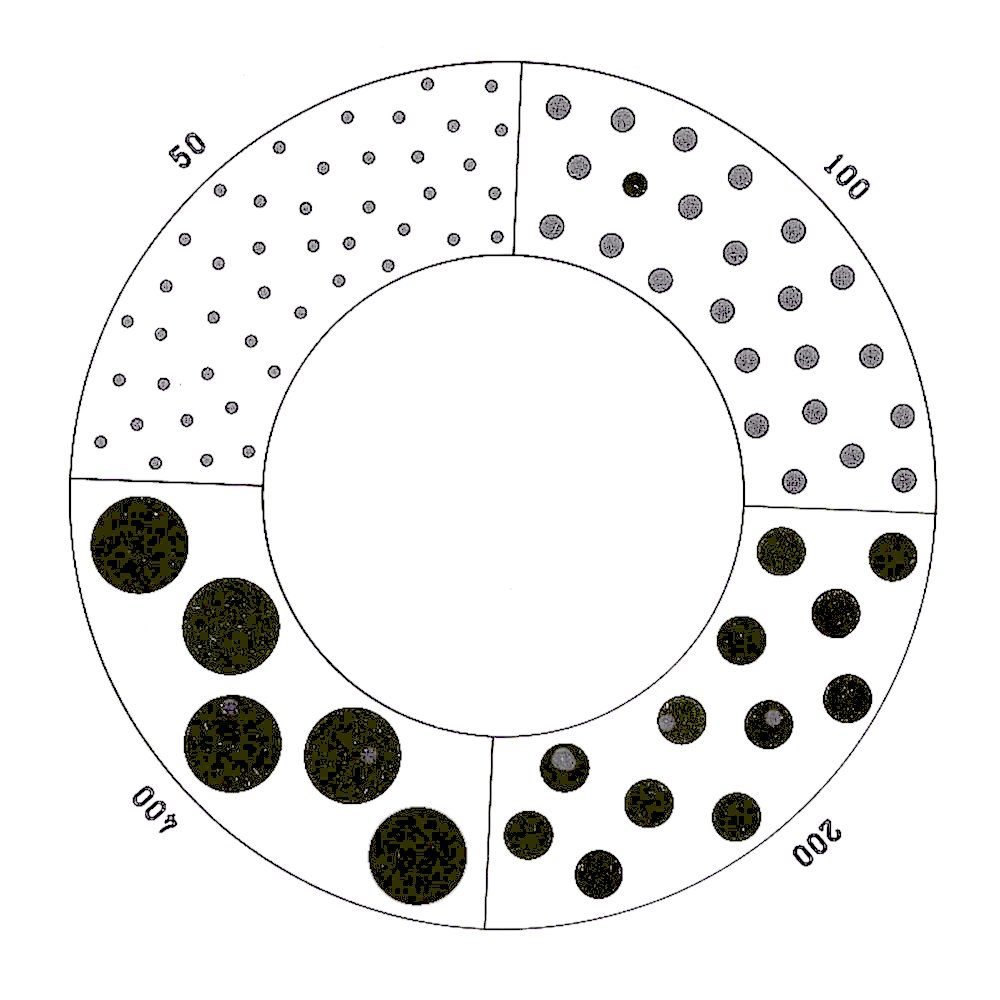

NG30 매튜스 스프레이 액적 크기 레티클
Key Features
50에서 400 마이크론 범위의 점이 있는 접안 렌즈 레티클
매튜스 패턴은 에어로졸 방울 평가를 위해 설계되었습니다. 패턴에는 50, 100, 200, 400 마이크론 크기의 네 개의 점 조각이 있습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| NG30-16 | NG30, 매튜스 스프레이 액적 레티클, Ø16mm | 각각 |
| NG30-19 | NG30, 매튜스 스프레이 액적 레티클, Ø19mm | 각각 |
| NG30-20.4 | NG30, 매튜스 스프레이 액적 레티클, Ø20.4mm | 각각 |
| NG30-21 | NG30, 매튜스 스프레이 액적 레티클, Ø21mm | 각각 |
| NG30-23 | NG30, 매튜스 스프레이 액적 레티클, Ø23mm | 각각 |
| NG30-24 | NG30, 매튜스 스프레이 액적 레티클, Ø24mm | 각각 |
| NG30-24.5 | NG30, 매튜스 스프레이 액적 레티클, Ø24.5mm | 각각 |
| NG30-25 | NG30, 매튜스 스프레이 액적 레티클, Ø25mm | 각각 |
| NG30-26 | NG30, 매튜스 스프레이 액적 레티클, Ø26mm | 각각 |
| NG30-27 | NG30, 매튜스 스프레이 액적 레티클, Ø27mm | 각각 |
| NG30-## | NG30, 매튜스 스프레이 액적 레티클 등 | 각각 |

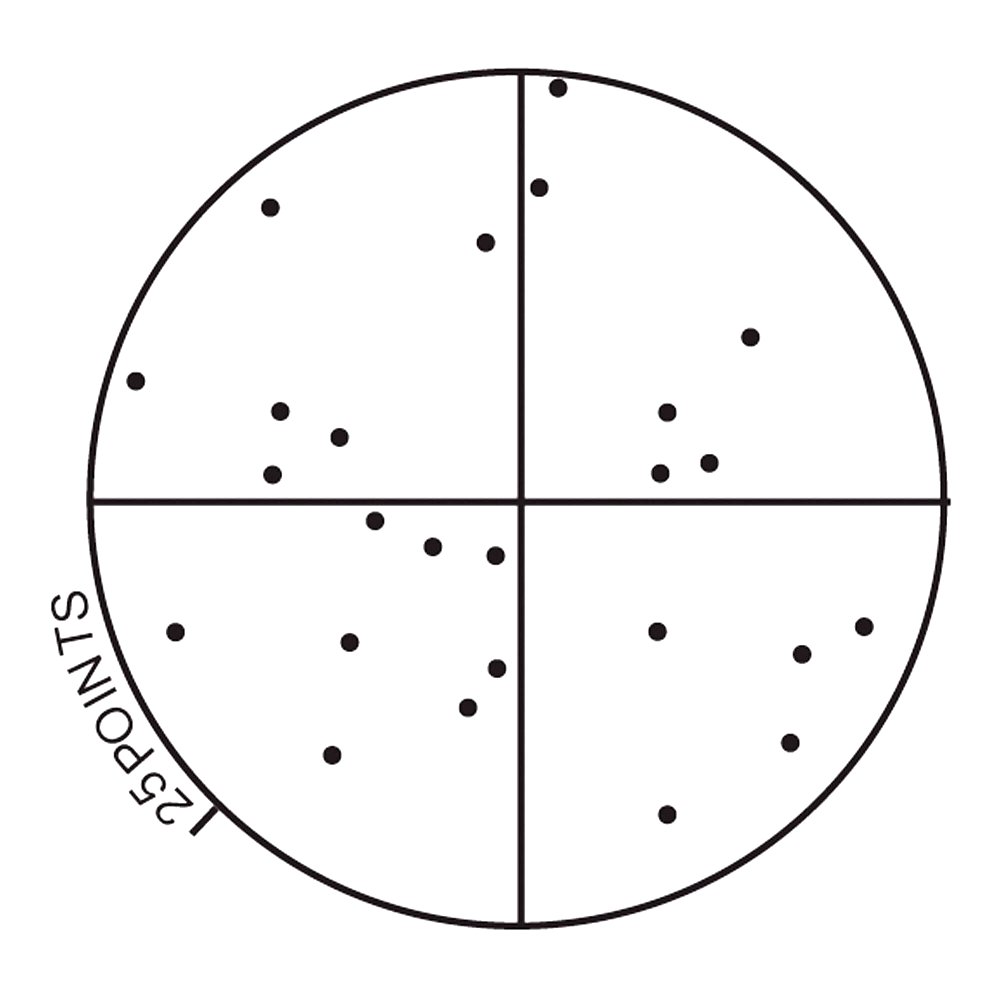

NG52 초클리 포인트 배열
Key Features
초클리 포인트 패턴이 있는 접안 렌즈 레티클
25개의 점(점)으로 채워진 원을 4등분합니다. 무작위 샘플링을 사용하여 구성 요소 간의 관계를 신속하게 파악하는 데 사용됩니다. 자세한 내용은 접안 렌즈 레티클 카탈로그 14페이지를 참조하세요.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| NG52-16 | NG52, 찰클리 포인트 배열 레티클, Ø16mm | 각각 |
| NG52-19 | NG52, 찰클리 포인트 배열 레티클, Ø19mm | 각각 |
| NG52-20.4 | NG52, 찰클리 포인트 배열 레티클, Ø20.4mm | 각각 |
| NG52-21 | NG52, 찰클리 포인트 배열 레티클, Ø21mm | 각각 |
| NG52-23 | NG52, 찰클리 포인트 배열 레티클, Ø23mm | 각각 |
| NG52-24 | NG52, 찰클리 포인트 배열 레티클, Ø24mm | 각각 |
| NG52-24.5 | NG52, 찰클리 포인트 배열 레티클, Ø24.5mm | 각각 |
| NG52-25 | NG52, 찰클리 포인트 배열 레티클, Ø25mm | 각각 |
| NG52-26 | NG52, 찰클리 포인트 배열 레티클, Ø26mm | 각각 |
| NG52-27 | NG52, 찰클리 포인트 배열 레티클, Ø27mm | 각각 |
| NG52-## | NG52, Chalkley Point 배열 레티클, 기타 | 각각 |

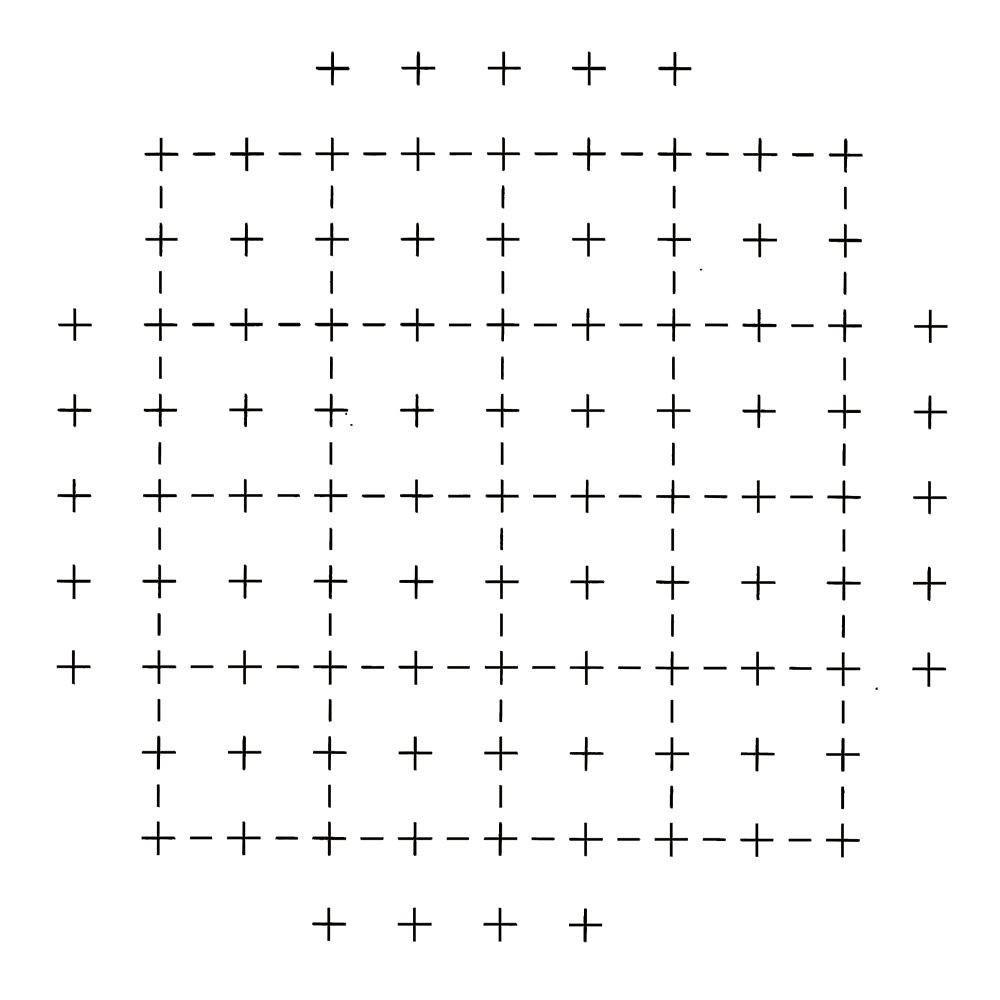

NG21 레녹스 입자 크기 레티클
Key Features
레녹스 입자 크기 분석을 위한 접안 렌즈 레티클
패턴은 점선 사각형과 십자형으로 구성되고 배열됩니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 입자 분석을 위한 레녹스 |
| NG21-16 | NG21, 레녹스 그레인 레티클, Ø16mm | 각각 |
| NG21-19 | NG21, 레녹스 그레인 레티클, Ø19mm | 각각 |
| NG21-20.4 | NG21, 레녹스 그레인 레티클, Ø20.4mm | 각각 |
| NG21-21 | NG21, 레녹스 그레인 레티클, Ø21mm | 각각 |
| NG21-23 | NG21, 레녹스 그레인 레티클, Ø23mm | 각각 |
| NG21-24 | NG21, 레녹스 그레인 레티클, Ø24mm | 각각 |
| NG21-24.5 | NG21, 레녹스 그레인 레티클, Ø24.5mm | 각각 |
| NG21-25 | NG21, 레녹스 그레인 레티클, Ø25mm | 각각 |
| NG21-26 | NG21, 레녹스 그레인 레티클, Ø26mm | 각각 |
| NG21-27 | NG21, 레녹스 그레인 레티클, Ø27mm | 각각 |
| NG21-## | NG21, 레녹스 그레인 레티클 등 | 각각 |

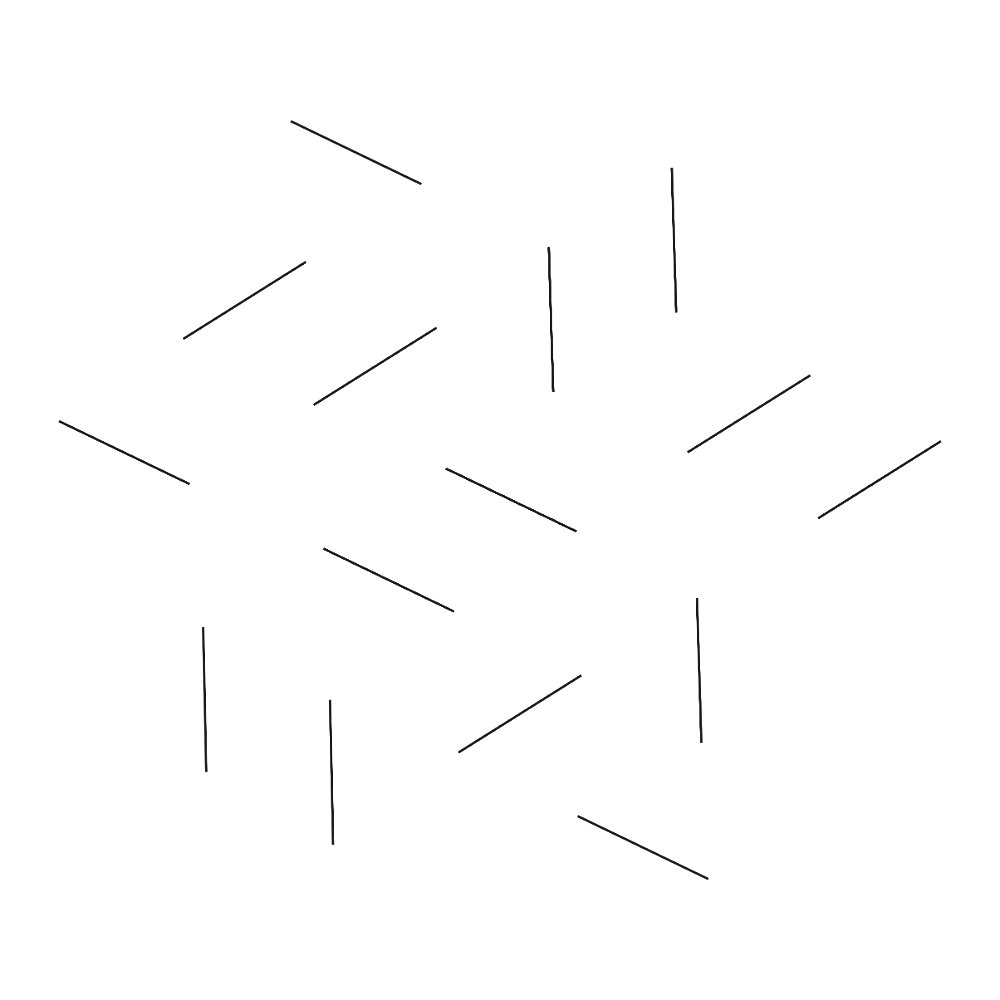

NGW1 WEIBEL 1 RETICLE
Key Features
입체학을 위한 와이벨 1 패턴이 있는 접안 렌즈 레티클
정육각형 점 네트워크의 수직선을 연결하는 동일한 길이의 15줄.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 입체학을 위한 와이벨 타입 1 |
| NGW1-16 | NGW1, Weibel 1 Reticle, Ø16mm | 각각 |
| NGW1-19 | NGW1, Weibel 1 Reticle, Ø19mm | 각각 |
| NGW1-20.4 | NGW1, Weibel 1 Reticle, Ø20.4mm | 각각 |
| NGW1-21 | NGW1, Weibel 1 Reticle, Ø21mm | 각각 |
| NGW1-23 | NGW1, Weibel 1 Reticle, Ø23mm | 각각 |
| NGW1-24 | NGW1, Weibel 1 Reticle, Ø24mm | 각각 |
| NGW1-24.5 | NGW1, Weibel 1 Reticle, Ø24.5mm | 각각 |
| NGW1-25 | NGW1, Weibel 1 Reticle, Ø25mm | 각각 |
| NGW1-26 | NGW1, Weibel 1 Reticle, Ø26mm | 각각 |
| NGW1-27 | NGW1, Weibel 1 Reticle, Ø27mm | 각각 |
| NGW1-## | NGW1, 웨이벨 1 레티클, 기타 | 각각 |
NGW2 WEIBEL 2 RETICLE
Key Features
입체학을 위한 와이벨 2 패턴이 있는 접안 렌즈 레티클

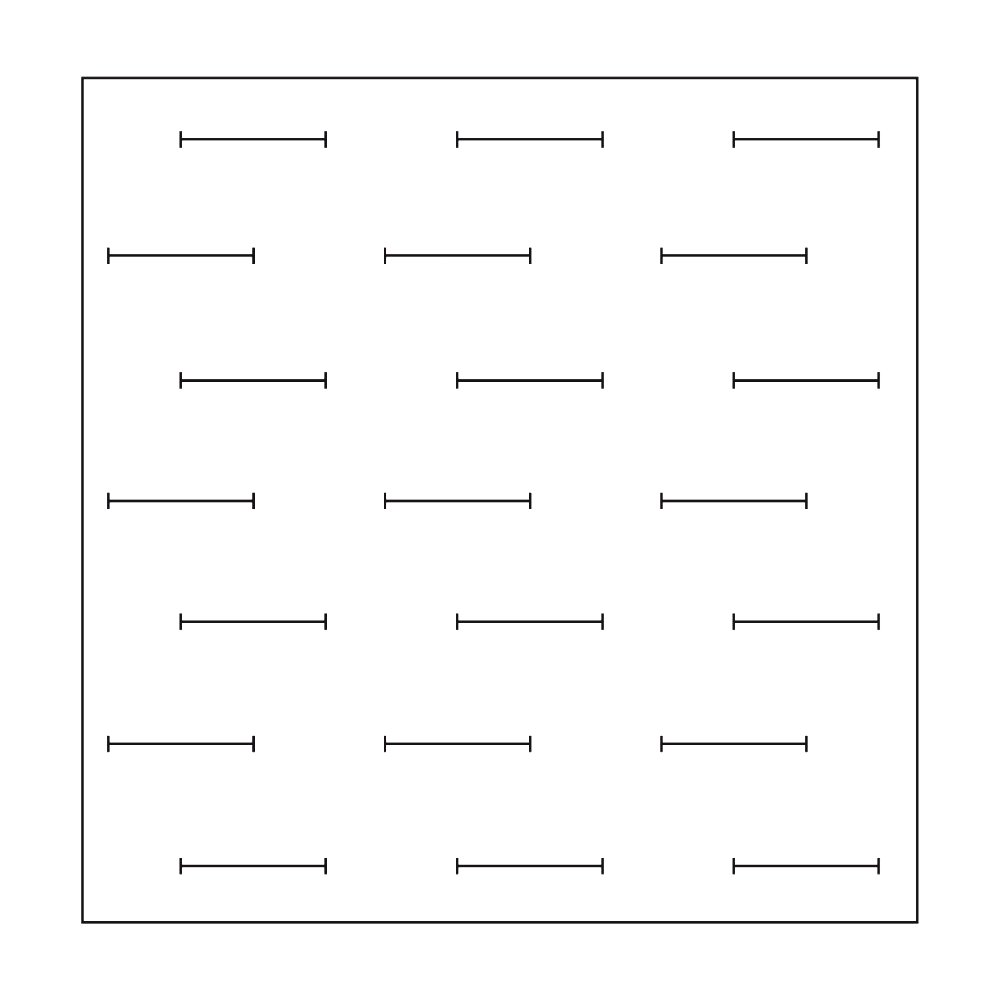

가로선이 포함된 정사각형 영역으로, 그 사이에 같은 길이의 공백이 있습니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 입체학을 위한 와이벨 타입 2 |
| NGW2-16 | NGW2, Weibel 2 Reticle, Ø16mm | 각각 |
| NGW2-19 | NGW2, Weibel 2 Reticle, Ø19mm | 각각 |
| NGW2-20.4 | NGW2, Weibel 2 Reticle, Ø20.4mm | 각각 |
| NGW2-21 | NGW2, Weibel 2 Reticle, Ø21mm | 각각 |
| NGW2-23 | NGW2, Weibel 2 Reticle, Ø23mm | 각각 |
| NGW2-24 | NGW2, Weibel 2 Reticle, Ø24mm | 각각 |
| NGW2-24.5 | NGW2, Weibel 2 Reticle, Ø24.5mm | 각각 |
| NGW2-25 | NGW2, Weibel 2 Reticle, Ø25mm | 각각 |
| NGW2-26 | NGW2, Weibel 2 Reticle, Ø26mm | 각각 |
| NGW2-27 | NGW2, Weibel 2 Reticle, Ø27mm | 각각 |
| NGW2-## | NGW2, 웨이벨 2 레티클, 기타 | 각각 |
GW3 와이벨 3 레티클
Key Features
입체학을 위한 와이벨 3 패턴이 있는 접안 렌즈 레티클

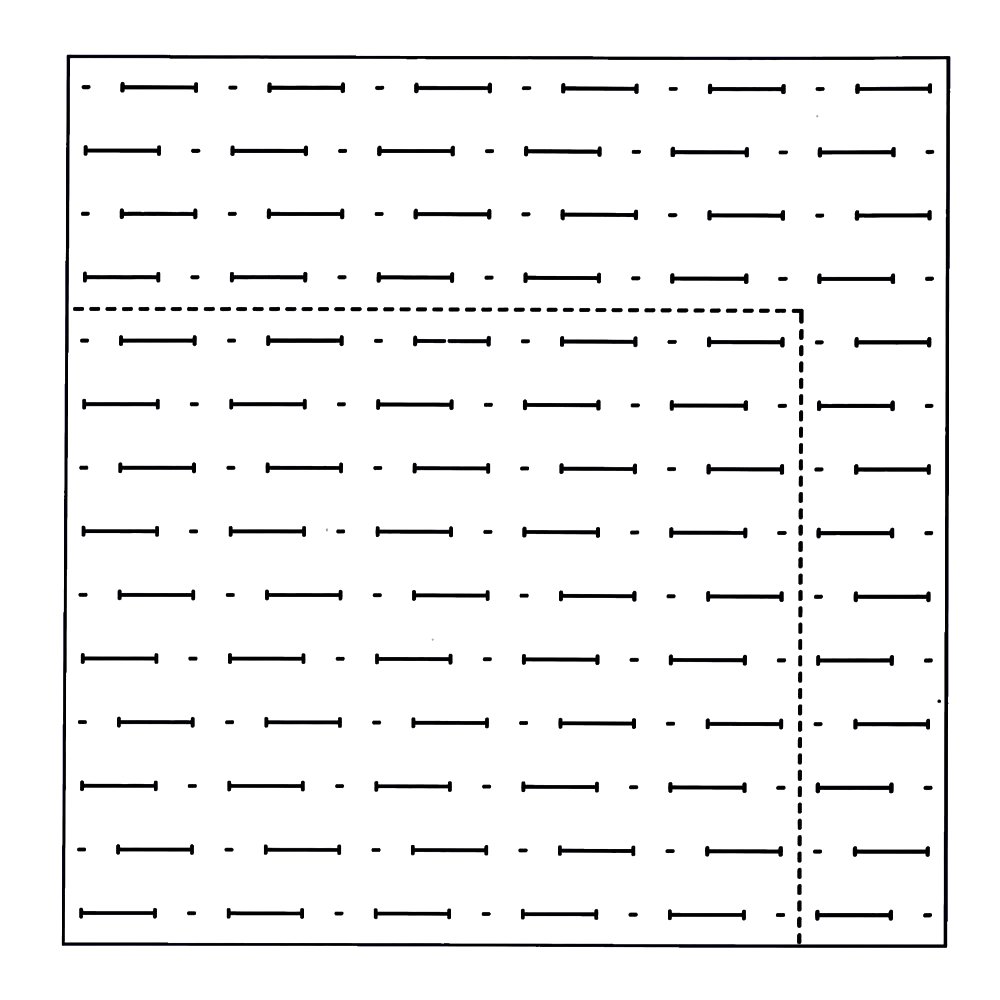

패턴에는 일련의 점과 가로 대시가 있으며, 다른 선들은 '위상 이탈' 상태입니다.
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 입체학을 위한 와이벨 타입 3 |
| GW3-16 | GW3, Weibel 3 Reticle, Ø16mm | 각각 |
| GW3-19 | GW3, Weibel 3 Reticle, Ø19mm | 각각 |
| GW3-20.4 | GW3, Weibel 3 Reticle, Ø20.4mm | 각각 |
| GW3-21 | GW3, Weibel 3 Reticle, Ø21mm | 각각 |
| GW3-23 | GW3, Weibel 3 Reticle, Ø23mm | 각각 |
| GW3-24 | GW3, Weibel 3 Reticle, Ø24mm | 각각 |
| GW3-24.5 | GW3, Weibel 3 Reticle, Ø24.5mm | 각각 |
| GW3-25 | GW3, Weibel 3 Reticle, Ø25mm | 각각 |
| GW3-26 | GW3, Weibel 3 Reticle, Ø26mm | 각각 |
| GW3-27 | GW3, Weibel 3 Reticle, Ø27mm | 각각 |
| GW3-## | GW3, 바이벨 3 레티클, 기타 | 각각 |

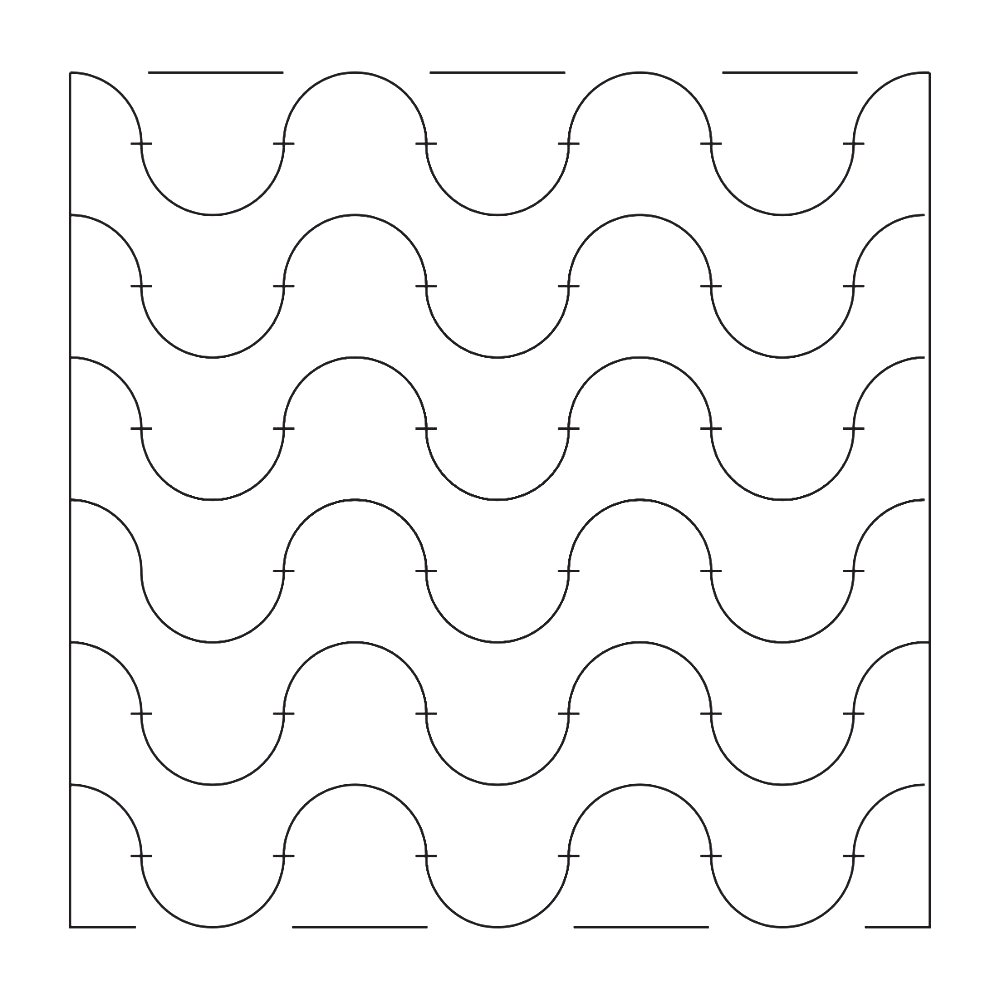

NGM1 메르츠 36 포인트 레티클
Key Features
입체학을 위한 접안 렌즈 레티클, 메르츠 패턴
| 제품 번호. | 묘사 | 구성 단위 |
|---|
| 입체학을 위한 메르츠 |
| NGM1-16 | NGM1, Mertz 36 Point Reticle, Ø16mm | 각각 |
| NGM1-19 | NGM1, Mertz 36 Point Reticle, Ø19mm | 각각 |
| NGM1-20.4 | NGM1, Mertz 36 Point Reticle, Ø20.4mm | 각각 |
| NGM1-21 | NGM1, Mertz 36 Point Reticle, Ø21mm | 각각 |
| NGM1-23 | NGM1, Mertz 36 Point Reticle, Ø23mm | 각각 |
| NGM1-24 | NGM1, Mertz 36 Point Reticle, Ø24mm | 각각 |
| NGM1-24.5 | NGM1, Mertz 36 Point Reticle, Ø24.5mm | 각각 |
| NGM1-25 | NGM1, Mertz 36 Point Reticle, Ø25mm | 각각 |
| NGM1-26 | NGM1, Mertz 36 Point Reticle, Ø26mm | 각각 |
| NGM1-27 | NGM1, Mertz 36 Point Reticle, Ø27mm | 각각 |
| NGM1-## | NGM1, 메르츠 36 포인트 레티클, 기타 | 각각 |
